1、描述（SCOPE）：

 12V9A电源适配器

体积小，重量轻，采用昂宝绿色方案

    2、输入特性（INPUT CHARACTERISTICS）：

     2.1输入电压(Input Voltage):

    额定电压(Nominal Voltage):100-240Vac

    调整范围（Variation Range）:90-264Vac

     2.2输入频率（Input Frequency）:

    额定频率（Nominal Frequency）:50/60Hz

    调整频率（Variation Frequency）:47-63Hz

2.3输入电流(Input Current):

当输入交流电压为额定值的下***,输出电压负载满载，输入交流电流1.2A。

2.4浪涌电流(Inrush Current):

当输出为额定负载，环境温度为25℃，输入240Vac冷态起动电源时的浪涌

电流小于30A。

2.5 AC漏电流(Ac Leakage Current):

当输入电压240Vac时，漏电流为0.25mA。

0.    25mA Max At 240Vac input.

3、输出特性（OUTPUT CHARACTERISTICS）：

  3.1输出功率(Power Output);

       电压      最小负载    负载   峰值电流   输出功率

      Voltage     Min. Load    Max. Load   Peak      Output Power

          +24Vdc       0A      4A        4.2A        96W

  3.2负载特性/调整率(Combined Load/Line Regulation):

     电压  最小空载电压 空载电压     线性调整     负载调整

     Voltage Min. Voltage   Max. Voltage    Line Regulation  Load Regulation

      +24Vdc   24.0V        24.8V           ±5%           ±5%

 3.3波纹和噪音（Ripple And Noise）:

  测试条件：任何负载正常工作下，使用示波器带宽为20MHz连接到充电器的输出

  端，同时输出端并连一个47uF的电解电容和一个0.1uF的瓷片电容。

     The ripple and noise are as follows when measure with Max. Bandwidth of   20MHzand Parallel 47uF/0.1uF,crossed connected at testing point.

                电压           波纹噪音

               Voltage         Ripple And Noise(Max.)

+24Vdc           100.5mVp-p

3.4启动延迟时间(Turn On Delay Time):

     当输入115Vac和输出负载时,启动时间为2S。

     2 second Max. At 115Vac input and output Max. Load.

3.5上升时间(Rise Time):

     当输入115Vac和输出负载时时间为40mS。

     40mS Max. At 115Vac input and output Max. Load.

3.6保持时间(Hold Up Time):

     当输入115V和输出负载时,最小保持时间为5mS。

     5mS Min. At 115Vac input and output Max. Load.

3.7效率(Efficiency):

     当输入100Vac和输出负载时,最小80%。

     80%Min.At 100Vac input and output Max. Load.

     当输入240Vac和输出负载时，最小83%。

     83%Min.At 240Vac input and output Max. Load.

3.8过冲(Overshoot):

     在电源开启或关闭的时候,15%。

     15%Max.When power supply at turn on or turn off.

  3.9空载损耗不大于0.5W.（power saving under 0.5W）

     Input 230V 50HZ and Output 25mA load condition

     Input power Consumption Under 0.5W

4、保护功能(PROTECTION REQUIREMENT):

4.1短路电路保护:

     该电源供给器在短路解除时,能正常工作恢复。

4.2过流保护(Over current Protection)：过流故障排除后，电源将自动恢复正常工作。

     The power supply will be auto recovered when over current faults remove.

4.3过压保护(Over Voltage Protection)

     当输出电压超过额定电压时,电源将保护,故障排除后不能恢复正常工作。

5、环境要求(ENVIRONMENTAL REQUIREMET):

5.1工作温度(Operating Temperature):

    0℃~-70℃,满载,正常工作(Full load Normal operation)。

    0℃to40℃,Full load Normal operation.

5.2储存温度(Storage Temperature):-20℃to85℃,带外壳(With package).

5.3工作湿度(Relative Humidity):

     5%(0℃)～90%(40℃),72小时,满载,正常工作

     5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.

5.4振动(Vibration):

     1、测试标准:国际电工电子委员会 Operating: IEC 721-3-33M3

       5～9Hz,A=1.5mm加速度（9～200Hz,Acceleration5m /s²）                                                                                                                                                                                                                                       2、运输（Transportation）：IEC 721-3-22M2

       5-9Hz，A=3.5mm

       9～200Hz,加速度Acceleration=5m/S²

       200～500HZ,加速度Acceleration=15m/S²

3、轴向振动（Axes,10 cycles per axis）.

    在测试过程中不能出现***性的损坏。

  在电源开启和关闭后，样机能够恢复到最初条件。

 5.5跌落试验(Dropping)(Packed):

  一个角,三个棱,六个面。

  高度76m

6、安全及EMC要求(SAFETY AND EMC REQUIREMENT):

6.1安全:符合UL CE FCC KC SAA ROHS标准

6.2高压：两插3000V ;三插有地线3000VC

7、结构参数(MECHANICAL REQUIREMENT)：

    7.1外壳(Enclosure):

    外壳尺寸:L153*W60*H38mm

7.2 输入座：品字型，梅花 八字

7.3输出线：根据所选规格确定,常规为5521DC头，1.2M线材

联 系 人：张先生

联系电话（phone）：13824790350

商务 Q Q:1255502570

邮 箱（e-mail）：1255502570@qq.com

你的满意我的追求，欢迎前来咨询询问

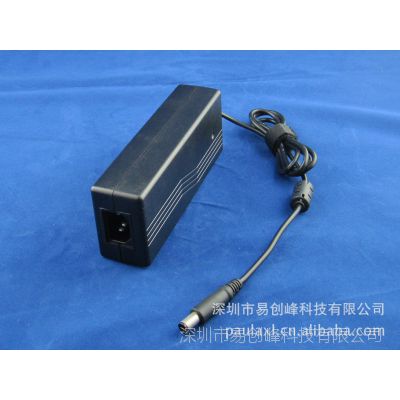

产品细节展示：
